Como dimensionar a exaustão da cabine de pintura: a conta da vazão de ar
Exaustão subdimensionada é a causa número 1 de cabine que "não funciona": névoa flutuando na frente do pintor, cheiro de solvente no galpão e acabamento cheio de partícula. A boa notícia é que a conta básica é simples e dá pra conferir antes de comprar.
A conta básica: área aberta x velocidade do ar
A referência internacional de projeto é manter uma velocidade de captura na face aberta da cabine em torno de 0,5 m/s pra pintura líquida convencional. Não é chute: a norma americana OSHA exige, na regra 29 CFR 1910.107(b)(5)(i), velocidade média mínima de 100 pés por minuto (0,5 m/s) na face aberta durante a aplicação em cabines de filtro seco, e a Tabela G-10 da 1910.94 traz as faixas de projeto por tipo de operação, de 50 a 250 pés por minuto (0,25 a 1,3 m/s), sendo que aplicação eletrostática admite mínimo de 60 fpm (0,3 m/s). A mesma referência de 0,5 m/s aparece no manual de ventilação industrial da ACGIH, adotado pelos projetistas brasileiros.
No Brasil não existe norma que fixe um número de velocidade de face pra cabine de pintura. O que as normas brasileiras cobram é o resultado: a NR-9 exige controle da exposição a agentes químicos, a NR-15 define os limites de tolerância e a NR-20 exige manter a concentração de inflamáveis abaixo do limite de explosividade. Na prática, os projetos sérios no Brasil usam a referência internacional de 0,5 m/s pra garantir esses resultados. A vazão necessária sai de uma multiplicação: vazão (m³/h) = área da face aberta (m²) x velocidade (m/s) x 3600.
Exemplo real: uma cabine com boca de 3 m de largura por 2 m de altura tem 6 m² de face aberta. Com 0,5 m/s, a conta dá 6 x 0,5 x 3600 = 10.800 m³/h de vazão. É esse número que o conjunto exaustor + filtros precisa entregar em operação, não em catálogo.
| Boca da cabine (L x A) | Área aberta | Vazão a 0,5 m/s |
|---|---|---|
| 2,0 x 2,0 m | 4,0 m² | 7.200 m³/h |
| 3,0 x 2,0 m | 6,0 m² | 10.800 m³/h |
| 4,0 x 2,5 m | 10,0 m² | 18.000 m³/h |
| 5,0 x 3,0 m | 15,0 m² | 27.000 m³/h |
Por que mais vazão nem sempre é melhor
Velocidade de ar exagerada custa caro em motor e energia, e ainda atrapalha: turbulência demais deforma o leque da pistola, aumenta o consumo de tinta e pode arrastar overspray pra cima da peça. O objetivo é fluxo uniforme na velocidade certa, não o exaustor mais forte do catálogo.
O que rouba vazão do sistema
- Filtros saturados: a perda de carga sobe e a vazão real despenca; por isso o manômetro diferencial vale o investimento
- Dutos longos e cheios de curvas: cada curva de 90 graus rouba pressão do sistema
- Duto de diâmetro menor que o projetado pra economizar na instalação
- Exaustor dimensionado pela vazão livre de catálogo, sem considerar a perda de carga dos filtros e dutos
Sinais de exaustão subdimensionada
- Névoa de tinta parada na frente do pintor em vez de ser puxada pra parede filtrante
- Cheiro forte de solvente fora da cabine
- Poeira e partícula constante no acabamento
- Nuvem visível escapando pela boca da cabine durante a aplicação

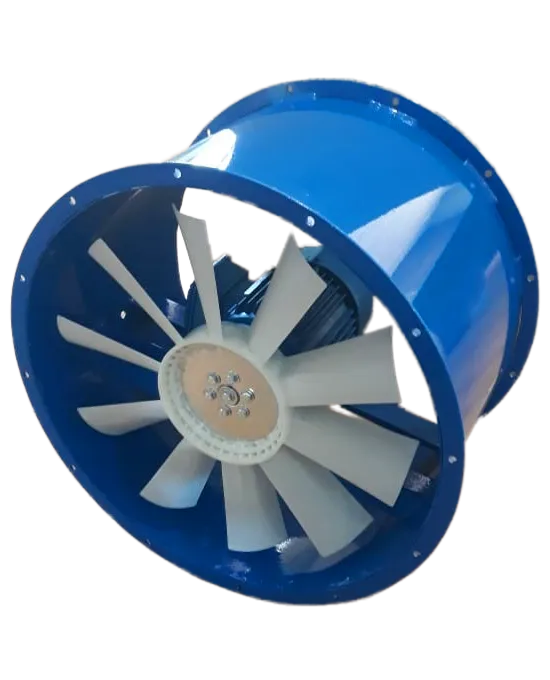

O dimensionamento fino depende do tipo de tinta, do formato da peça e do layout dos dutos, e é aí que entra o projeto. A TM Máquinas dimensiona o conjunto completo, com exaustores axiais e centrais exaustoras fabricados em Rio Negrinho/SC, pela sua operação real. Manda as medidas no WhatsApp (47) 3644-9395.
Perguntas frequentes
Como eu meço se a minha cabine está com a vazão certa?
O instrumento é o anemômetro, que mede a velocidade do ar na face aberta em vários pontos (a média deve ficar na faixa de 0,4 a 0,6 m/s pra pintura convencional). Sem anemômetro, o teste prático do dia a dia é observar a névoa: ela deve ser puxada visivelmente pra parede filtrante, sem flutuar na frente do pintor.
Exaustor mais potente resolve cabine que não puxa?
Nem sempre, e às vezes piora. Se o problema é filtro saturado ou duto estrangulado, trocar o motor só mascara a causa e aumenta a conta de luz. Primeiro confira os filtros (veja quando trocar) e o caminho dos dutos; exaustor é a última variável.
A conta muda pra pintura eletrostática?
Sim. A aplicação eletrostática gera menos overspray, e as normas internacionais admitem velocidades de face menores nesse caso. É um dos motivos de informar o tipo de tinta e aplicação na hora do orçamento.
Que tensão elétrica o conjunto de exaustão usa?
A maioria dos motores da linha TM é trifásica e trabalha em 380V ou 220V, conforme a tensão trifásica da sua região do Brasil. Pra motores pequenos, até 5 cv, existe opção monofásica pra quem não tem rede trifásica instalada (o motor monofásico custa mais caro). A TM já forneceu inclusive equipamentos em 50 Hz pra países vizinhos da América do Sul. Informe a tensão do seu galpão no orçamento que o motor e a partida vêm dimensionados certos.
