Aspiração pelo fundo, pelas laterais ou pelo piso: o fluxo de ar que define o acabamento

O caminho que o ar percorre dentro da cabine é o fator que mais influencia o acabamento, e é também uma das maiores diferenças de preço entre modelos. Existem três configurações principais: aspiração pelo fundo (o crossdraft internacional), aspiração pelas laterais (side downdraft) e aspiração pelo piso (downdraft). A resposta curta: pelo fundo resolve a maioria das operações industriais com o melhor custo; pelo piso é o padrão de acabamento premium; pelas laterais fica no meio do caminho. Os diagramas abaixo são dos projetos reais da TM.

Aspiração pelo fundo (crossdraft)

O ar entra pela frente da cabine, pela porta com pré-filtro, atravessa a peça na horizontal e sai pela parede filtrante do fundo, onde ficam a carta inercial e a manta. É o formato mais comum na indústria brasileira: não exige obra civil, tem o menor custo de compra e a manutenção mais simples.

O ponto de atenção: como o ar viaja na horizontal, parte da névoa passa por cima de áreas já pintadas antes de sair. Pra pintura industrial de móveis, esquadrias e implementos, isso raramente é problema. Pra acabamento espelhado, é o limite do formato.

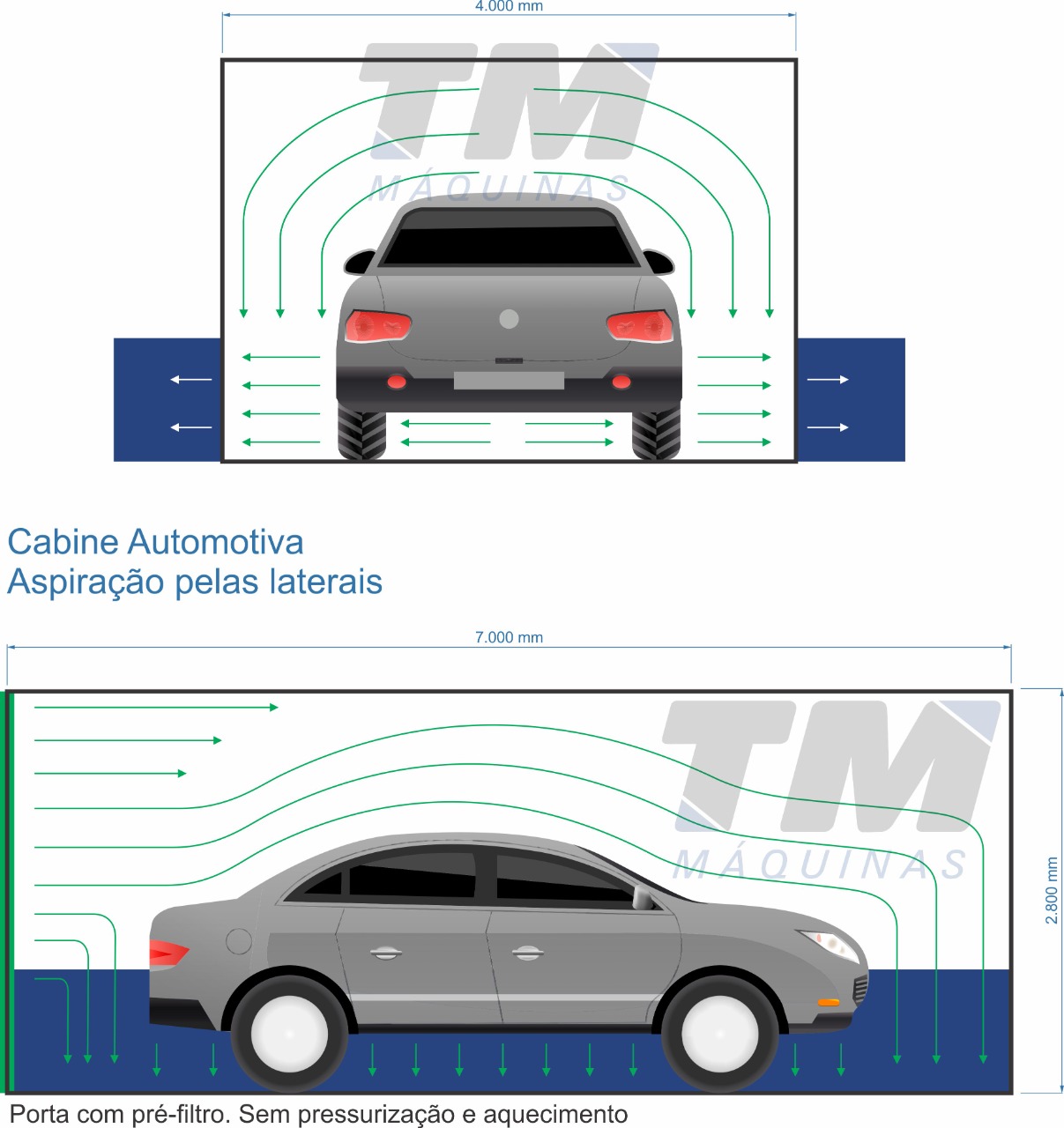

Aspiração pelas laterais (side downdraft)

O ar desce em volta da peça e é captado por filtragens baixas nas duas laterais, junto ao piso. O fluxo envelopa a peça por igual e puxa a névoa pra baixo, longe da superfície pintada, ganhando boa parte da limpeza do downdraft sem precisar de fosso central no piso. É a escolha comum de quem quer subir o padrão de acabamento sem a obra civil completa.

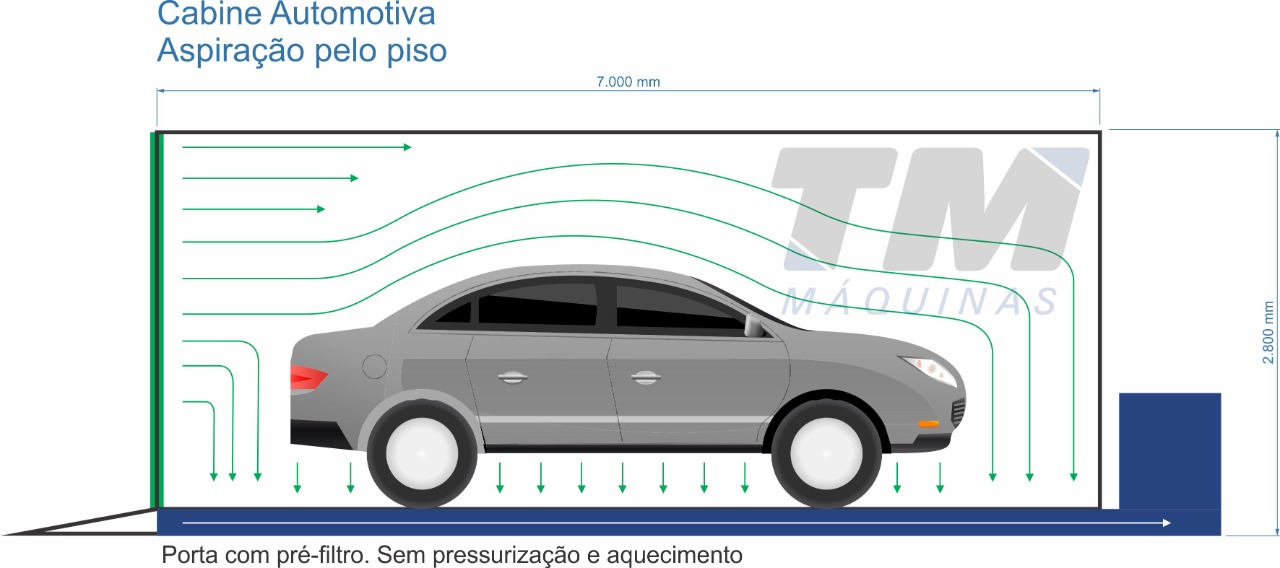

Aspiração pelo piso (downdraft)

O ar entra por cima e desce verticalmente até a exaustão no piso. A névoa é puxada direto pra baixo, pra longe da superfície pintada, o que entrega o acabamento com menos partícula e menos polimento posterior. É o padrão de oficinas automotivas premium e pintura de alto brilho.

O custo acompanha: a captação pelo piso exige obra civil ou base elevada, e o consumo de ar tratado é maior. No mercado americano, um downdraft custa tipicamente 25% a mais que um crossdraft equivalente, e a diferença aqui segue a mesma lógica.

Como escolher na prática

Qualquer uma das três configurações pode receber módulo pressurizador (ar filtrado insuflado, pressão positiva) e aquecimento, que aceleram a secagem e elevam o padrão de limpeza. O diagrama abaixo mostra a configuração completa, com pressurizador e aquecimento.

• Acabamento industrial padrão (móveis, esquadrias, estruturas): aspiração pelo fundo resolve com o melhor custo
• Alto brilho, peça premium ou automotivo: aspiração pelo piso, ou pelas laterais se a obra do piso for inviável
• Galpão alugado ou sem possibilidade de obra: pelo fundo ou pelas laterais
• Peças muito grandes: o fluxo precisa ser projetado junto com o tamanho, é caso de projeto sob medida
• Em qualquer formato: pressurização e aquecimento elevam acabamento e produtividade

O cenário brasileiro

No Brasil, a enorme maioria das cabines industriais instaladas é de aspiração pelo fundo, e faz sentido: móveis, esquadrias e implementos não exigem acabamento espelhado, e o custo menor do formato libera orçamento pra pressurização e aquecimento, que fazem mais diferença no resultado final do que trocar o tipo de fluxo. A Cabine Seca e a Cabine Seca Compacta Box da TM seguem esse formato, e os projetos customizados cobrem as três configurações.

Definido o fluxo, o passo seguinte é acertar a vazão de ar, que é o que faz qualquer um dos três formatos funcionar de verdade. Explicamos a conta completa no guia de como dimensionar a exaustão da cabine.

A TM Máquinas projeta cabines sob medida nos três formatos desde 2008. Conta pra equipe técnica o que você pinta e o acabamento que precisa entregar, e ela indica o fluxo certo sem você pagar por mais cabine do que precisa. WhatsApp (47) 3644-9395.
